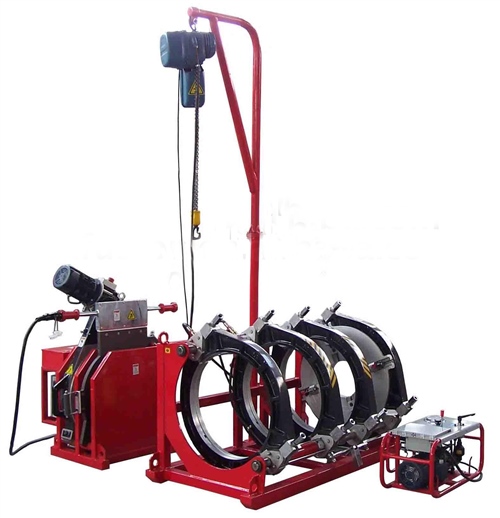

Гидравлические аппараты стыковой сварки SHD800, SHD1000, SHD1200, SHD1600

Гидравлические сварочные установки серии SHD предназначены для соединения труб и фитингов из ПЭ, ПП, PVDF одного диаметра и толщины.

Состав оборудования

• Центратор;
• Электроторцеватель;
• Нагревательная пластина;
• Насосная станция с блоком управления;
• Бокс для хранения и транспортировки торцевателя и нагревательного элемента;
• Кран-балка;
• Регистратор данных (опция);
• Инструмент для обработки концов с короткими фланцами (опция).

Принцип работы

Аппарат для стыковой сварки труб осуществляет процесс соединения в несколько этапов:

1. Закрепление отдельных частей. Свариваемые отрезки труб устанавливаются в центратор и закрепляются в хомутах.
2. Регулировка давления.
3. Торцевание. В процессе торцевания поверхности труб выравниваются таким образом, чтобы достигался идеальный контакт стыковой поверхности труб. Допустимый зазор между торцами не должен превышать 10% от толщины свариваемой трубы.
4. Оплавление. В этом процессе стыковые поверхности нагреваются до температуры плавления. После этого расплавленные поверхности труб соединяются под давлением. Сварочное давление, температура и длительность регулируются таким образам, чтобы сохранить физические и химические свойства исходного материала.
5. Соединение и охлаждение.

Особенности

Блок управления установкой встроен в гидравлическую насосную станцию. Машины представляют собой готовый к работе, мобильный комплект оборудования. Сварочные аппараты характеризуются простотой наладки и не требуют длительного времени на подготовку к работе. Механизм для фиксирования частей труб позволяет точно центрировать свариваемые детали, что гарантирует высокую прочность соединений. Машины не нуждаются постоянной технической поддержке и предназначены для работы как в цехе, так и на стройплощадке. Система контроля давления позволяет производить качественную сварку любого количества отрезков.

Купить аппарат для сварки труб серии SHD по выгодной цене вы сможете в компании «ИрГидроМаш».
