Гидравлический механизм страгивания и затяжки резьбовых соединений
Гидравлический механизм предназначен для отворота концевых деталей погружных электродвигателей насосов и монтируется на транспортер разбора ЭЦН и ПЭД в составе линии по ремонту электропогружных установок.
В «ИрГидроМаш» разработан, изготовлен и сдан заказчику гидравлический механизм страгивания и затяжки резьбовых соединений.
Гидравлический механизм предназначен для отворота концевых деталей погружных электродвигателей насосов и монтируется на транспортер разбора ЭЦН и ПЭД в составе линии по ремонту электропогружных установок.
Установки погружные электроцентробежные предназначены для откачки пластовой жидкости. В состав установки входит электроцентробежный насос (ЭЦН) и погружной электродвигатель (ПЭД). Важнейший ответственный узел насосной установки- это погружной электродвигатель, который применяются в качестве привода для ЭЦН и должен надежно работать в агрессивной жидкой среде на большой глубине, в условиях высокого давления и высокой температуры. Одним из наиболее сложных и ответственных этапов процесса разбора модуль-секций ЭЦН, является операция отворота концевых деталей ПЭД.
Применение гидравлического механизма страгивания и затяжки концевых деталей погружных электродвигателей насосов позволило создать необходимый (регулируемый) крутящий момент отворота при скорости отворота, обеспечивающей высокую производительность и безопасное выполнение работ. Трубный ключ надежно зафиксирован в вертикальной плоскости, исключено повреждение наружных поверхностей и резьбы концевых деталей.
Основные технические характеристики гидравлического механизма
Параметры
Значения
Номинальное усилие (тянущее), кгс
1507,0
Номинальное давление, МПа (кгс/см²)
12 (120)
Номинальная подача станции насосной, л/мин
2,4
Ход штока гидроцилиндра, мм
450
Диаметр поршня гидроцилиндра, мм
50
Диаметр штока гидроцилиндра, мм
30
Рабочая жидкость
ВМГЗ ТУ 38.101479; МГЕ-4А, МГЕ-10А ОСТ 38-01281
Диапазон температур окружающей среды, 0С
от минус 10 до плюс 40
Габаритные размеры рабочего
пространства (стенда), макс, мм, ДхШ
9150х975
Габаритные размеры станции насосной, макс, мм, ДхШхВ
Станция насосная 2НЭЭ12-2,4П15Т1-Рд; корзина крепления 1-го гидроцилиндра; корзина крепления 2-го гидроцилиндра; 1-ый гидроцилиндр; 2-ой гидроцилиндр; рукава подключения 1-го гидроцилиндра; рукава подключения 2-го гидроцилиндра; рукава подключения 1-го и 2-го гидроцилиндров к насосной станции; фиксатор крепления ключа трубного, типа КОТ 89-132; секции трубопровода, которые предварительно собираются; скобы крепления секций трубопровода; кабель подключения насосной станции к гидроцилиндру №1 с пультом управления; кабель подключения насосной станции к гидроцилиндру №2 с пультом управления; скобы крепления кабеля соединительного, переходники, угольники; два ключа трубных типа КОТ 89-132.
Станция насосная 2НЭЭ12-2,4П15Т1-Рд: с электроприводом, 2-х-портовая, номин. давление 12 МПа, номинальная подача 2,4л/мин, 4-х-линейный 3-х-позиционный гидрораспределитель (гидросхема №64) с электромагнитным управлением, бак 15 л, 380 В, регулятор давления.
Гидроцилиндры с гидравлическим возвратом поршня, выполнены с проушинами со сферическими подшипниками на штоке и донышке корпуса.
Порядок работы
Закрепить ключ трубный КОТ 89-132 (Халилова) на отворачиваемом объекте со стороны 1-го гидроцилиндра. Выдвинуть шток гидроцилиндра до совмещения паза фиксатора на гидроцилиндре и рукоятки ключа. Вдвинуть рукоятку ключа в фиксатор. Продолжить выдвижение штока 1-го гидроцилиндра до страгивания отворачиваемого объекта.
Закрепить ключ трубный КОТ 89-132 (Халилова) на отворачиваемом объекте со стороны 2-го гидроцилиндра. Выдвинуть шток гидроцилиндра до совмещения паза фиксатора на гидроцилиндре и рукоятки ключа. Вдвинуть рукоятку ключа в паз фиксатора. Продолжить выдвижение штока 2-го гидроцилиндра до страгивания отворачиваемого объекта.
Операцию повторить, до полного отворачивания концевых деталей погружных электродвигателей насосов.
Сбросить давление в гидросистеме механизма страгивания.
Гидравлический механизм страгивания и затяжки резьбовых соединений поставляется в разобранном виде.
В комплект поставки входят:
Станция насосная 2НЭЭ 12-2,4П15Т1-Рд, шт.1.
Гидроцилиндр, в сборе с корзиной крепления и фиксатором, 2 комплекта. Комплект деталей жесткого трубопровода: труба d10мм, L-1950мм, шт, 8;
кольца врезные ТD-8810LS; гайки накидныя TN81-10S; переходники и угольники.
Кабели соединительные; скобы для крепления кабелей и труб.
Ключ трубный КОТ 89-132 (Халилова), шт,2.
Рукава высокого давления.
Руководство по эксплуатации, объединенное с паспортом.

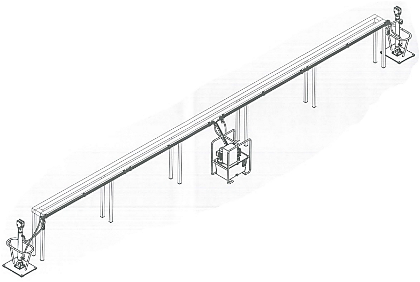

Компоновка механизма страгивания (ключи трубные, КОТ 89-132, не показаны)

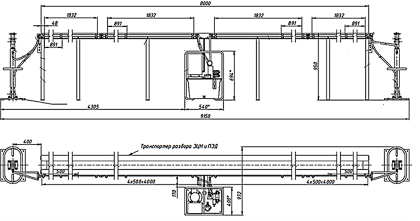

Компоновка механизма страгивания(ключи трубные, КОТ 89-132, не показаны)
