Как выбрать маслостанцию «ИрГидроМаш»

Выбор маслостанции определяется, исходя из рабочего давления для привода, рабочего объема поршневой полости гидравлического домкрата, требуемой скорости рабочего хода, величины рабочего хода; в соответствии с требованиями Заказчика по типу привода насосной станции, управления гидрораспределителем.

Основными характеристиками гидростанции являются:

• номинальная подача (производительность),
• номинальное давление рабочей жидкости, полезная (используемая) вместимость бака.

Выбор насоса с ручным приводом или насосной станции с машинным (электро, пневмо, -ДВС) приводом, определяется требованием и техническими возможностями предприятия-потребителя.

Следует учитывать, что полезный объём бака гидростанции должен превышать суммарный рабочий объём запитываемого гидравлического оборудования или инструмента не менее чем на 20%; маслобаки также выполняют функции охладителя температуры рабочей жидкости, если нет охладителя.

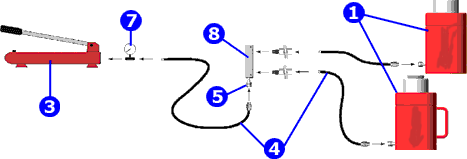

Для одновременного питания нескольких гидравлических инструментов маслостанции оснащаются кранами многоходовыми, несколькими портами или многопортовыми насосами (многопостовые и многопоточные гидростанции «ИрГидроМаш»).

Для выбора насосной станции необходимо ознакомиться с инструкцией по эксплуатации на гидравлическое оборудование или инструмент с целью определения рекомендуемой подачи гидравлической жидкости, т.к. гидростанции и оборудование рассчитаны на определенную подачу; необходимо, чтобы эти показатели совпадали.

При низкой подаче гидравлическое оборудование будет работать слишком медленно, а при увеличенной подаче возможно повредить гидравлический инструмент.

Пример расчета скорости, U, выдвижения штока домкрата и требуемой подачи, Q, рабочей жидкости

Опыт эксплуатации домкратов требует, чтобы скорость υ выдвижения штоков составляла от 4 до 7 мм/с.

Пусть Q-расход рабочей жидкости, л/мин, S-площадь поршня домкрата см2, тогда U=Qх1000/6S (мм/с).

Обычно, известен рабочий объем рабочей жидкости в поршневой полости, см3, V=SхH, где Н-ход поршня, см., S-площадь поршня домкрата см2.

Тогда, U=QH1000/6V (мм/с).

Требуемая подача рабочей жидкости Q= 6UV/1000Н (л/мин).

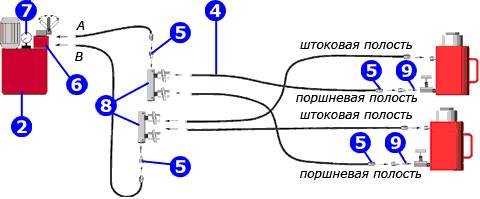

Для одновременной работы ряда оборудования необходимо, чтобы каждый порт насосной станции или порт многоходового крана обеспечивал требуемый расход рабочей жидкости.

Выбор объема маслобака маслостанции

Объем маслобака должен составлять не менее 0,3 минутной подачи насоса, т.е. Vном= 0,3•Q.

С учетом требований ГОСТ12448-80 округляем полученное значение объема бака и принимаем номинальную вместимость гидробака, Vном, из ряда: 5,10,20,25, 40, 60,100 литров.

Бак заполняется рабочей жидкостью на 0,8 Vном, т.е. используемый объем масла в баке Vм= 0,8 Vном.

Компоненты гидросистемы:

• РВД
• Быстроразъемные соединения
• Гидрораспределители
• Манометры
