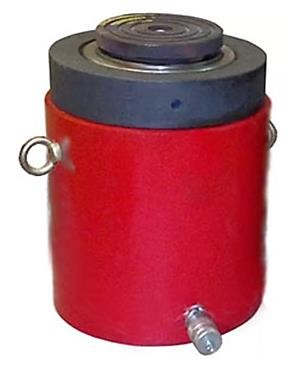

Высокотоннажные гидравлические домкраты

В комплекте поставки неподвижная рифленая штоковая опора. Опора штоковая плавающая поставляется по отдельному заказу.

В России выполняется и планируется к производству большое количество объектов, для реализации которых требуются гидравлические домкраты большой грузоподъемности. Высокотоннажные домкраты предназначены для применения

  • при строительстве, в т.ч. реконструкции, различного рода мостовых переходов;
  • при строительстве высокоскоростных железных дорог;
  • при высотном, промышленном, гидротехническом и специальном строительстве;
  • в судостроении и строительстве портов;
  • для испытания грунтов сваями, особенно с применением буронабивных свай высокой несущей способности.

Для удовлетворения этих потребности в ООО «ТД ИрГидроМаш», в дополнении к существующей номенклатуре, разработаны соответствующие типы домкратов грузоподъемностью от 300 до 1000тонн с гравитационным возвратом поршня, в т.ч. с фиксирующей гайкой; с гидравлическим возвратом поршня. По заказу домкраты комплектуются плавающей рифленой штоковой опорой.

Домкраты гидравлические с гравитационным (принудительным) возвратом поршня

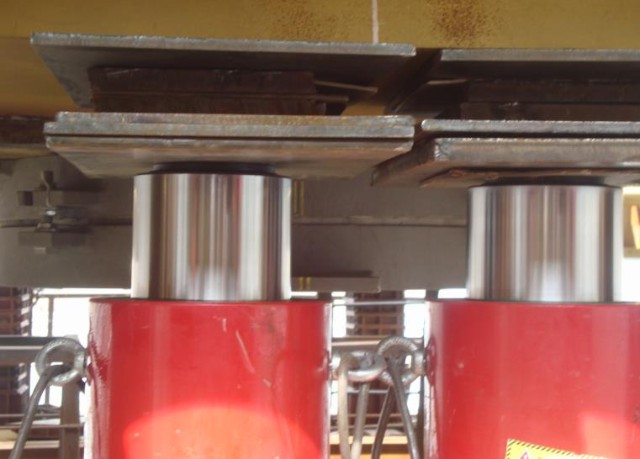

Преимуществом этих домкратов является меньшая цена по сравнению с домкратами с пружинным и гидравлическим возвратом поршня. Они применяются для подъёма и позиционирования тяжелого оборудования, конструкций.

Возврат поршня домкрата производится под действием груза, или другой внешней силы. Минимальное усилие, необходимое для возврата поршня, составляет примерно 0,2% номинального усилия домкрата. Эти домкраты являются самым экономичным вариантом, когда нет требований к времени возврата поршня. Идеальны для применения при испытании грунтов буронабивными сваями.

Домкраты гидравлические с гравитационным (принудительным) возвратом поршня, с фиксирующей гайкой

При наличии свойств, присущих домкратам с гравитационным (принудительным) возвратом поршня, оснащение фиксирующей гайкой позволяет механически удерживать груз в поднятом положении в течение длительного времени обеспечивая безопасную работу, при этом насосная станция может быть отключена.

Домкраты гидравлические с гидравлическим возвратом поршня

Применяются для подъёма и перемещения, в т.ч. синхронного, тяжелого оборудования, конструкций. Гидравлический возврат позволяет обеспечить управляемое перемещение объекта, сократить время возврата поршня в исходное положение.

Технические характеристики

*) D-диаметр корпуса домкрата, H-исходная высота домкрата

*Размеры домкратов изложены справочно. При заказе подлежат уточнению.

МодельУсилие, тсХод поршня, мм

Габариты*, мм,

DхH

Диаметр опоры штока, ммРабочий объем, см3Масса, кг

Домкраты гидравлические с гравитационным (принудительным) возвратом поршня



ДГ300М5030050285х2672002262126
ДГ300М150300150285х3672006786165
ДГ300М300300300285х51720013572224
ДГ400М5040050325х3152202863195
ДГ400М150400150325х4152208588245
ДГ400М300400300325х56522017177318
ДГ500М5050050373х3452503653283
ДГ500М150500150373х44525010959349
ДГ500М300500300373х59525021918451
ДГ600М5060050402х3712704276354
ДГ600М150600150402х47127012829431
ДГ600М300600300402х62127025659546
ДГ800М5080050472х4243205973560
ДГ800М150800150472х52432017919665
ДГ800М300800300472х67432035838825
ДГ1000М50100050530х4773607261799
ДГ1000М1501000150530х57736021783937
ДГ1000М3001000300530х727360435661145

Домкраты гидравлические с гравитационным (принудительным) возвратом поршня, с фиксирующей гайкой

ДГ300М50Г30050285х2762402262136
ДГ300М150Г300150285х3762406786185
ДГ300М300Г300300285х52624013572258
ДГ400М50Г40050325х3212702863207
ДГ400М150Г400150325х4212708588270
ДГ400М300Г400300325х57127017177366
ДГ500М50Г50050372х3563053653301
ДГ500М150Г500150372х45630510959385
ДГ500М300Г500300372х60630521918511
ДГ600М50Г60050402х3763304276370
ДГ600М150Г600150402х47633012829470
ДГ600М300Г600300402х62633025659616
ДГ800М50Г80050472х4413905973603
ДГ800М150Г800150472х54139017919736
ДГ800М300Г800300472х69139035838941
ДГ1000М50Г100050530х4914307261847
ДГ1000М150Г1000150530х591430217831017
ДГ1000М300Г1000300530х741430435661273

Домкраты гидравлические с гидравлическим возвратом поршня



ДГ300Г5030050285х2802002262133
ДГ300Г150300150285х3802006786173
ДГ300Г300300300285х53020013572231
ДГ400Г5040050325х3412202863211
ДГ400Г150400150325х4412208588262
ДГ400Г300400300325х59122017177336
ДГ500Г5050050372х3762503653309
ДГ500Г150500150372х47625010959360
ДГ500Г300500300372х62625021918460
ДГ600Г5060050402х3972704276381
ДГ600Г150600150402х49727012829458
ДГ600Г300600300402х64727025659575
ДГ800Г5080050472х4383205973583
ДГ800Г150800150472х53832017919681
ДГ800Г300800300472х68832035838850
ДГ1000Г50100050530х4933607261830
ДГ1000Г1501000150530х59336021783970
ДГ1000Г3001000300530х743360435661177
