Общепромышленный гидравлический инструмент и оборудование
Электрические гидростанции высокого давления, управляемые с дистанционного кнопочного пульта. Оборудованы насосом с одноступенчатой системой подачи рабочей жидкости.
Задать вопрос
Получить КП
Описание
Описание
Принадлежности
Документация
Параметры
Фотографии

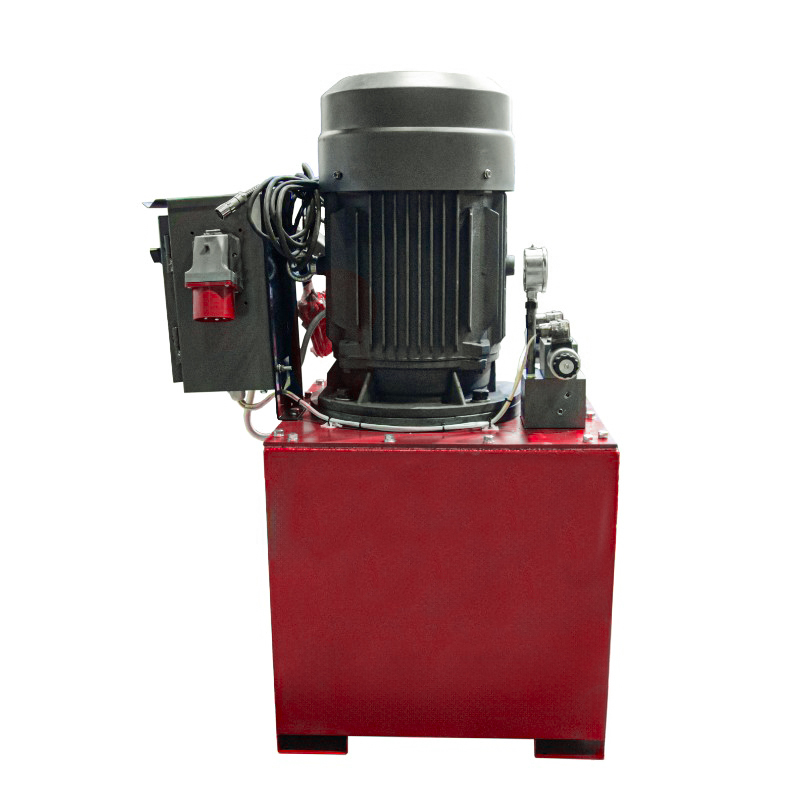

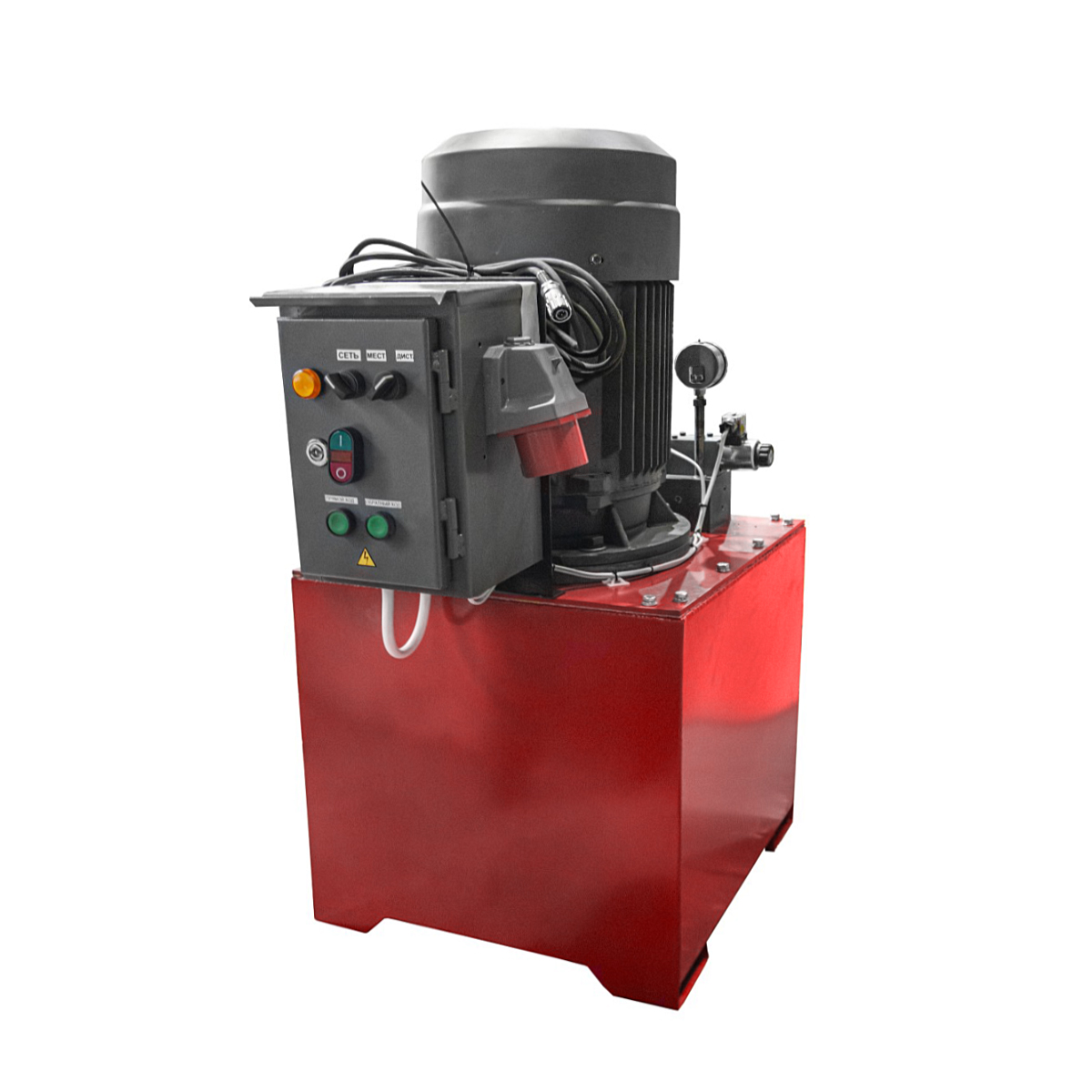

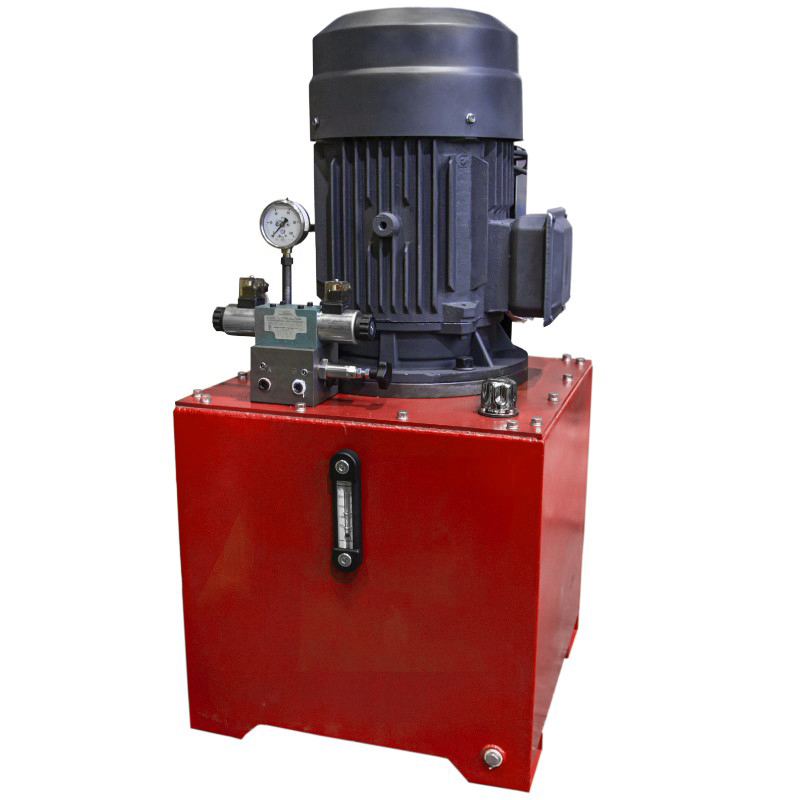

Электрические гидростанции высокого давления НЭЭ с одноступенчатой подачей рабочей жидкости предназначены для обеспечения гидравлической энергией промышленного гидравлического инструмента высокого давления одностороннего и двухстороннего действия.
Электрические гидростанции высокого давления НЭЭ оснащены насосом с одноступенчатой системой подачи рабочей жидкости. Эти станции предназначены для обеспечения гидравлической энергией промышленного гидравлического инструмента высокого давления одностороннего и двухстороннего действия.
Насосные станции с одноступенчатой подачей идеально подходят для операций, требующих постоянного уровня подачи масла независимо от давления, таких как опрессовка и тестирование.
В стандартной комплектации станции оснащены:
напорным манометром,
предохранительным клапаном,
фильтром слива,
термодатчиком,
кнопочным пультом управления.
Функции гидравлического распределителя (подача, удержание, возврат)
Обозначение
Тип
Функция
Инструмент
Назначение
А
разгрузочный кран
идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов
Г
двухпозиционный четырехлинейный распределитель
привод гидроинструмента и цилиндров одностороннего и двухстороннего действия: обеспечивает нагнетание давления и возврат
И
трехпозиционный четырехлинейный распределитель
подъем грузов и выполнение других производственных задач: обеспечивает нагнетание давления, удержание и возврат
Вес и габариты станций в зависимости от объема бака, л
Маслостанции поставляются с заполненным гидравлической жидкостью маслобаком. Масса указана с учетом залитого масла.
Подача, л/мин
Номинальный объем бака, л
5
10
20
25
40
60
100
2
26
36
47
-
100
123
170
3
-
40
51
-
100
123
170
5
-
-
-
111
130
152
205
10
-
-
-
121
140
162
215
Объем бака, л
Габариты (ДхШхВ), мм
5
300x250x450
10
450x300x510
20
450x300x620
25
500x500x700
40
500x500x700*
60
500x500x1020***
100
500x500x1400***
Для маслостанций: * с подачей 10 л/мин - 500х500х1000 ** с подачей 10 л/мин - 500х500х1400 *** с подачей 10 л/мин - 500х500х1500
В комментариях к заказу укажите необходимые параметры модели согласно расшифровки кодировки. Варианты параметров указаны в скобках названий каждой модели.
Н
Э
Э
-
2,0
А
40
Т
1
-
В
1
2
3
4
5
6
7
8
9
10
11
Технические характеристики моделей
1 Количество потоков
1 поток (по умолчанию)
2 Тип продукта
Н - насосная станция
3 Тип привода
Э - электродвигатель
4 Тип управления
Э - электромагнитное управление (выносной кнопочный пульт)
5 Номинальная подача, л/мин
0,2; 0,5; 1; 2; 3; 5; 10;
6 Тип распределителя
А - разгрузочный кран Г - двухпозиционный четырехлинейный гидрораспределитель И - трехпозиционный четырехлинейный гидрораспределитель
7 Объем бака, л
5, 10,20, 25, 40, 60, 100
8 Вольтаж электродвигателя
Т - трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ Ф - однофазный электродвигатель переменного тока, 220 В, 50 Гц (для мощностей до 2,2 кВт)
9 Количество ступеней насоса
1 - одноступенчатый насос
10 Комплектация
B - Bieri Swiss Hydraulics
11 Опции
24В - коробка и пульт управления на 24 В Б2..6 - бонки коллекторные для подсоединения 2-6 раб. механизмов Др - дросселирование расхода Ду - дистанционное управление З - защитная рама Кл - колеса на раме П - подогрев рабочей жидкости Рв - реле времени С - складывающиеся ручки для переноски Ф - дополнительный фильтр Х - охлаждение рабочей жидкости Ч - частотное регулирование электродвигателя
Модификация КЗ-Кл — маслостанция в защитном корпусе на колёсах.
Объем бака 20-100 л Подача 2-5 л/мин Электродвигатель 2,2-7,5 кВт Рабочее давление 70 МПа
Гидравлические насосные станции высокого давления с двумя гидрораспределителями, обеспечивающими одновременную или попеременную работу нескольких исполнительных механизмов.
Объем бака 20-60 л Подача 2х1 л/мин, 2х2 л/мин Электродвигатель 7,5 кВт Рабочее давление 70 МПа
Насосные станции с двухпортовыми аксиально-поршневыми насосами с несколькими портами с независимой подачей рабочей жидкости для обеспечения одновременной или попеременной работы нескольких исполнительных механизмов.
Станции насосные с электроприводом серии НЭА предназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления в автоматическом режиме управления посредством обеспечения требуемых интервалов (в сек.) для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.
Двухступенчатые маслостанции с электромагнитным управлением. Применяются для привода гидравлического инструмента с гидравлическим, пружинным, гравитационным возвратом поршня.
