Система контролируемого подъема резервуара

Общий вид системы контролируемого подъёма резервуаров

Скачать

Смотреть

Система подъема резервуара

Система контролируемого подъема резервуара СКПР18-2800 предназначена для строительства на месте монтажа ме­тодом «подращивания» стальных вертикальных резервуаров различных диаметров и вместимости. Подробнее о технологиях монтажа стальных вертикальных цилиндрических резервуаров.

Система модульного исполнения, включает:

• несколько гидравлических подъемных стоек с индивидуальным гидравлическим приводом;
• центральный пульт управления;
• комплект силовых кабелей и кабелей управления.

Количество гидравлических подъемных стоек зависит от размеров и веса строящегося резервуара.

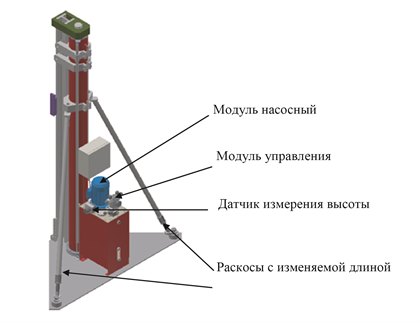

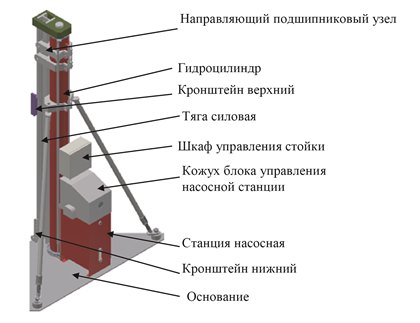

Гидравлическая подъемная стойка состоит из:

• основания;
• гидроцилиндра;
• насосной станции;
• прочной силовой тяги;
• направляющего подшипникового узла;
• системы измерения высоты подъёма;
• кронштейнов крепления (технологического упора) к обечайке резервуара.

Стойки соединены последовательно силовым кабелем и кабелем управления.

Управление всей системы производится с центрального пульта, возможно управление с центрального пульта каждой стойкой отдельно. Также, управлять отдельной стойкой возможно со шкафа управления стойки. Оператор с центрального пульта наблюдает за высотой подъема каждой стойки и может корректировать высоту подъёма любой стойки в любой момент времени.

Система выполне­на в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150 и рассчитана для эксплуатации на открытом воздухе при прямом воздействии атмосферных осадков при температуре окружающей среды, ◦С, от -30 до +40. Рабочая жидкость: масло всесезонное гидравлическое ВМГЗ, ТУ 38.101479; МГЕ-10А, ОСТ 38. 01281.

Технические характеристики

Преимущества системы монтажа резервуара ме­тодом «подращивания» на основе СКПР18-2800:

• отсутствие внешних рукавов высокого давления обеспечивает высокую степень безопасности работ;
• применяемость при строительстве, ремонте и демонтаже любых резервуаров;
• система измерения обеспечивает высокую точность монтажа;
• количество применяемых подъемных стоек зависит от полного веса резервуара и его диаметра (рекомендуется расстояние между стойками около 6м);
• возможно применение листов металла любой ширины до 2-х метров;
• управление системой осуществляется с центрального пульта одним оператором, возможно управление каждой стойкой отдельно;
• в процессе работ возможно корректировать высоту подъема каждой стойки по показаниям на мониторе пульта управления;
• установка стоек системы может осуществляться как внутри резервуара, так и снаружи;
• в системе предусмотрено предотвращение опускания стоек при отсутствии электроэнергии.

Пример заказа системы:

СКПР18-2800-18 Система контролируемого подъема резервуара, количество гидравлических подъемных стоек – 18 шт, максимальное усилие одной стойки – 18 т, максимальная высота подъёма-2800мм.

Иллюстрации для применения систем монтажа резервуаров методом «подращивания»

В настоящее время в России и странах СНГ выполняется и планируется к производству множество проектов в области нефтегазодобычи, нефтегазохимии, энергетики, требующих новых технических решений по строительству резервуаров вместимостью более 10 000 м³.

К факторам, обуславливающим эффективность применения метода «подращивания», следует отнести выполнение основной части работ на уровне земли, что обеспечивает повышение производительности труда, качества работ, улучшение условий труда и безопасность производства работ. Этот метод пригоден для сооружения резервуаров практически любой вместимости.
