Проблема ликвидации зоны нарушений эксплуатационной колонны скважины с минимальными затратами является наиболее актуальной. Например, изоляция зоны негерметичности пакером позволяет в короткие сроки и с минимальными затратами запустить в эксплуатацию скважину, ранее дававшую нефть с неприемлемо высокой обводненностью.
В «ИрГидроМаш» разработаны стенды для испытания пакеров различной конструкции под давлением на прочность и герметичность, передачу осевой сжимающей и растягивающей нагрузок.
Предлагаем два варианта исполнения стендов: СИГ-П100/50800А с ходом штока пресса 800 мм и СИГ-П100/50-400А с ходом штока пресса 400 мм.
Стенды предназначены для применения в составе опрессовочноиспытательных участков пакерно якорного оборудования с имитатором обсадной колонны, включающем верхний узел герметизации с подвижным штоком.
Стенд СИГ-П100/50-800А применяется, в частности, для испытания пакеров серии М1-Х. Стенды выполнены в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150, эксплуатационный диапазон температуры окружающей среды, 0С, от – 30 до + 40.
Состав стендов:

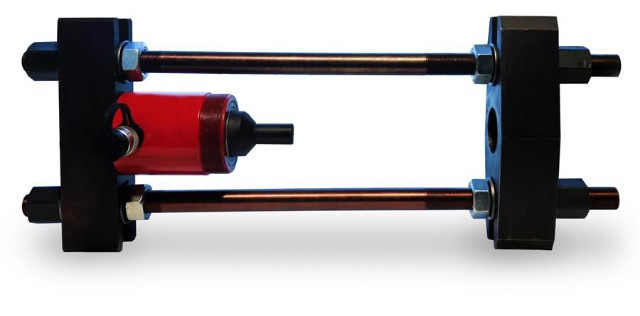

- гидравлический пресс, включающий станину с съемными перекладинами,
- домкрат с гидравлическим возвратом поршня с гидрозамком, соединенный с насосной станцией рукавами высокого давления;
- плиты опорные, плиты домкратные;
- обоймы-проставки,
- гайки штока для фиксации обойм-проставок,
- хвостовик штока
- гайка накидная для соединения штока домкрата с подвижным штоком имитатора или переходником муфты патрубка пакера;
- насосная станция с защитной рамой, с электроприводом, с 4-хлинейным 3-х-позиционным гидрораспределителем с ручным управлением, в нейтральном положении которого поршневая и штоковая полости домкрата пресса заперты, а насос работает в экономичном режиме на слив в бак (подача насосной станции 2 л/ мин, объем бака 40 л);
- Давление в гидросистеме контролируется двумя манометрами на насосной станции.
Размер внутренней резьбы накидной гайки штока для соединения с штоком имитатора, количество и длины обойм-проставок выполняются по Техническому заданию Заказчика.
Например, в комплекте стенда СИГ-П100/50-800А размер внутренней резьбы накидной гайки штока для соединения с переходником муфты патрубка пакера,трапециидальная 140х6, количество обоймпроставок высотой 100 мм-5шт, 80 мм-2шт, 70 мм-2шт.
Имитатор обсадной колонны в комплект поставки не входит.
Порядок работы
Принцип работы на стенде заключается в механическом нагружении пакера, установленного в имитатор обсадной колонны, при создании давления опускания, и механической разгрузке при создании давления подъема.
- При проведении испытаний установить испытуемый пакер в имитаторе обсадной колонны, разместить имитатор с пакером в прессе в соответствии с Руководством по эксплуатации пресса, соединить подвижный шток имитатора с штоком домкрата пресса, заполнить имитатор флюидом от специальной насосной станции из состава испытательного участка.
- Посадить пакер до упора с днищем имитатора с помощью домкрата пресса, создав в поршневой полости домкрата давление.
- Установить необходимое количество обоймпроставок и затянуть их гайкой штока.
- Поднять давление внутри пакера, увеличив давление рабочей жидкости в поршневой полости домкрата, и в имитаторе.
- Провести испытания согласно «Программе и методике испытаний», разработанной на предприятии-изготовителе пакеров.
- По окончании испытаний сбросить давление внутри пакера, ослабить гайку штока и снять обоймыпроставки, подать давление в штоковую полость домкрата и произвести подъем пакера.
