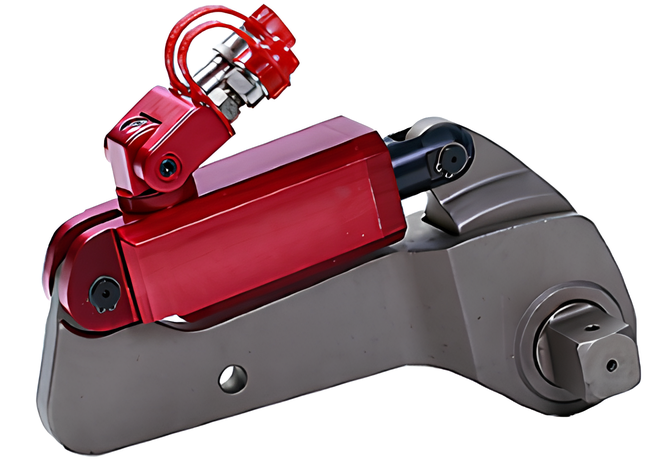

Гайковерты гидравлические со сменной головкой, серия TEV-SMS

Представляем новую номенклатуру гайковертов гидравлических с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.

Гидравлические гайковерты с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.

Особенности гайковертов серии TEV…SMS

  1. Дизайн, совмещающий современные требования эргономики и обеспечивающий надежное функционирование гайковерта.
  2. Простой и надежный механизм трансмиссии (силовой передачи) легко обслуживается, гайковерт удобен и недорогой в эксплуатации.
  3. Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки.
  4. Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 485Нм до 159 355 Нм (10 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с высокой эффективностью, особенно для тяжелонагруженных крепежных резьбовых изделий, применяемых в энергетике, металлургии и пр.
  5. Максимальное рабочее давление 70 МПа.
  6. Гидроцилиндр изготовлен из алюминиево-титанового сплава, остальные узлы, -из высокопрочной конструкционной стали.
  7. Высокая точность приложения крутящего момента при затяжке, ±3%.
  8. Шарнирное соединение подвода рабочей жидкости (360х180град.) позволяет ориентировать рукава высокого давления в пространстве.
  9. Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.
  10. Прецизионный малогабаритный храповик снабжен стопором обратного хода, что позволяет увеличить эффективность и точность приложения крутящего момента и защищает храповую муфту от повреждений при экстремальных нагрузках.
  11. Быстродействующий стопорный механизм позволяет легко и быстро производить смену направления вращения приводного квадрата.
  12. По запросу, поставляются сменные приводные валы с наружным шестигранником, или в виде неразъемной головки с внутренним шестигранником, удлинители реакционной опоры.

Состав гайковерта

Гайковерт состоит из следующих основных узлов: приводной кронштейн,1; гидроцилиндр, 2; шарнир подвода рабочей жидкости (360х180град.), 3; быстроразъемные соединения,4; реакционная опора, 5; приводной квадрат, 6; фиксатор приводного квадрата,7.

Технические характеристики

МодельКрутящий момент, НмВыходной квадрат, дюймРазмер гайки под ключ, ммМасса, кг

Габариты, мм

L1L2H1H2H3R
TEV-48SMS485-4847132-756,2210381558420035
TEV-107SMS1071-107121-1/246-9512,72583537612025546
TEV-151SMS1512-151211-1/255-10518,52793858112427850
TEV-201SMS2013-20130285-115253184358814029256
TEV-290SMS2909-290892-1/290-13031,53404529516031363
TEV-368SMS3679-367952-1/295-14540,435047210316833570
TEV-606SMS6058-605822-1/2105-1755638052511218238680
TEV-844SMS8440-844033105-1806842257313521740385
TEV-1200SMS12017-1201763-1/2≥200115452660175280450110
TEV-1590SMS15936-1593554≥200163510770235352520125
